kmean et exoplanetes

Utiliser le module Scikit-learn

Que fait ce module?

Scikit-learn est une bibliothèque libre Python destinée à l’apprentissage automatique. Cette bibliothèque propose une série d’outils pour l’étude des données en table comme:

la regression linéaire
la classification
le clustering
…

Nous allons utiliser cette bibliothèque pour rechercher des dépendances entre les données des exoplanètes connues. Le travail de représentation graphique nous a montré que ces planètes se regroupent en clusters sur les diagrammes en nuages de points. (echelle log).

Scikit-learn va nous aider à determiner des classes d’exoplanètes (tellurique, gazeuse, similaire aux étoiles). Nous rappelons que la table dataset.csv contient les données des exoplanètes, de leurs étoiles, ainsi que les données ajoutées (Terre et système TOI_270).

Vous pouvez télécharger le dossier complet ici: sources.zip, contenant:

le fichier de dependances requirment.txt
la table dataset.csv
le notebook intro_IA.ipynb

Prérequis: Ce notebook demande d’être familiarisé avec les types np.array, et pandas.dataframe.

Apprentissage non supervisé

Les classes des astres ne sont pas renseignés dans la table dataset.csv. Pourtant, il apparait évident que ces astres se regroupent en amas, donc certainement en familles.

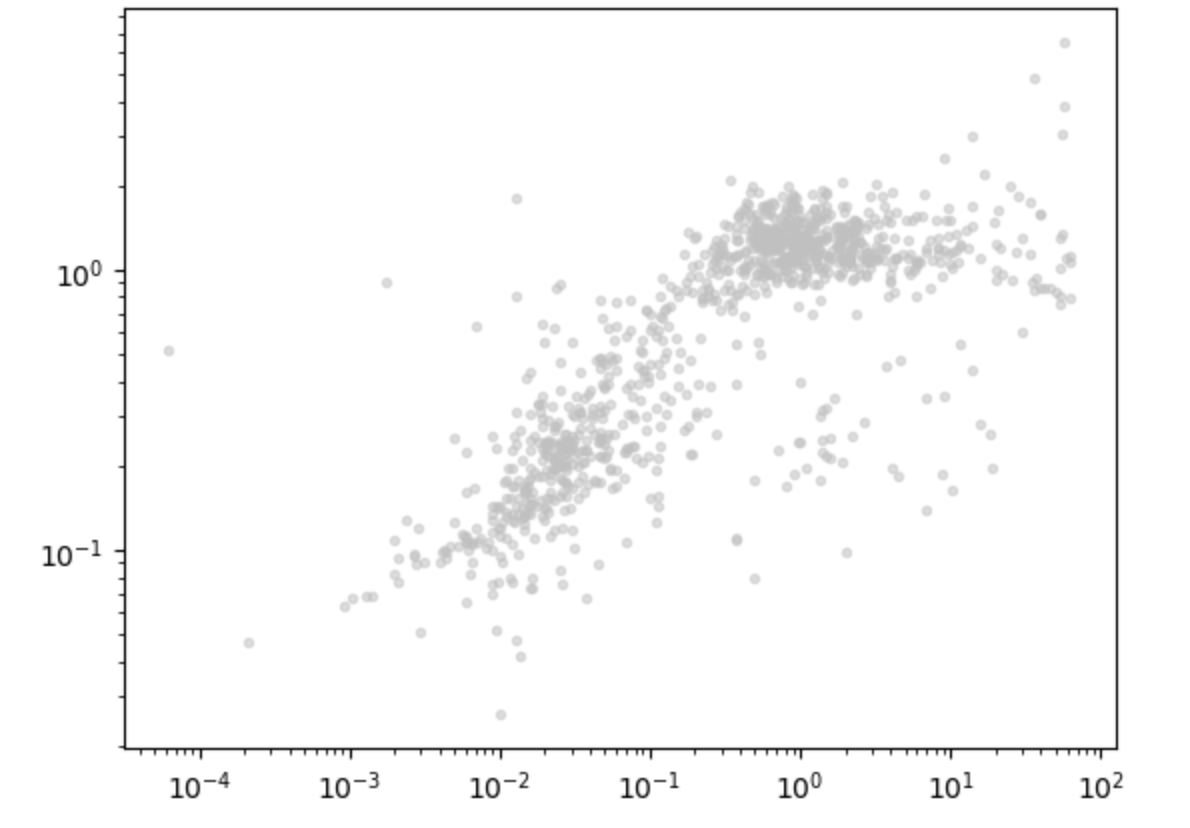

radius - mass en echelle log. Données issues du fichier dataset.csv

Le principe de la recherche de cluster par scikit-learn utilise la fonction kmeans de recherche de plus proches voisins. Elle peut être testé avec le script minimum ci-dessous:

import numpy as np
from sklearn.cluster import KMeans
import matplotlib.pyplot as plt

# Génération de données aléatoires (non étiquetées)
np.random.seed(42)
data = np.random.rand(100, 2)  # 100 points avec 2 caractéristiques

# Création et entraînement du modèle K-Means
kmeans = KMeans(n_clusters=3, random_state=42)  # 3 clusters
kmeans.fit(data)

# Récupération des résultats
labels = kmeans.labels_  # Les clusters attribués à chaque point
centroids = kmeans.cluster_centers_  # Les centres des clusters

# Visualisation des clusters
plt.scatter(data[:, 0], data[:, 1], c=labels, cmap='viridis', s=50, alpha=0.7)
plt.scatter(centroids[:, 0], centroids[:, 1], c='red', marker='X', s=200, label='Centroids')
plt.title("Clustering avec K-Means")
plt.xlabel("Caractéristique 1")
plt.ylabel("Caractéristique 2")
plt.legend()
plt.show()

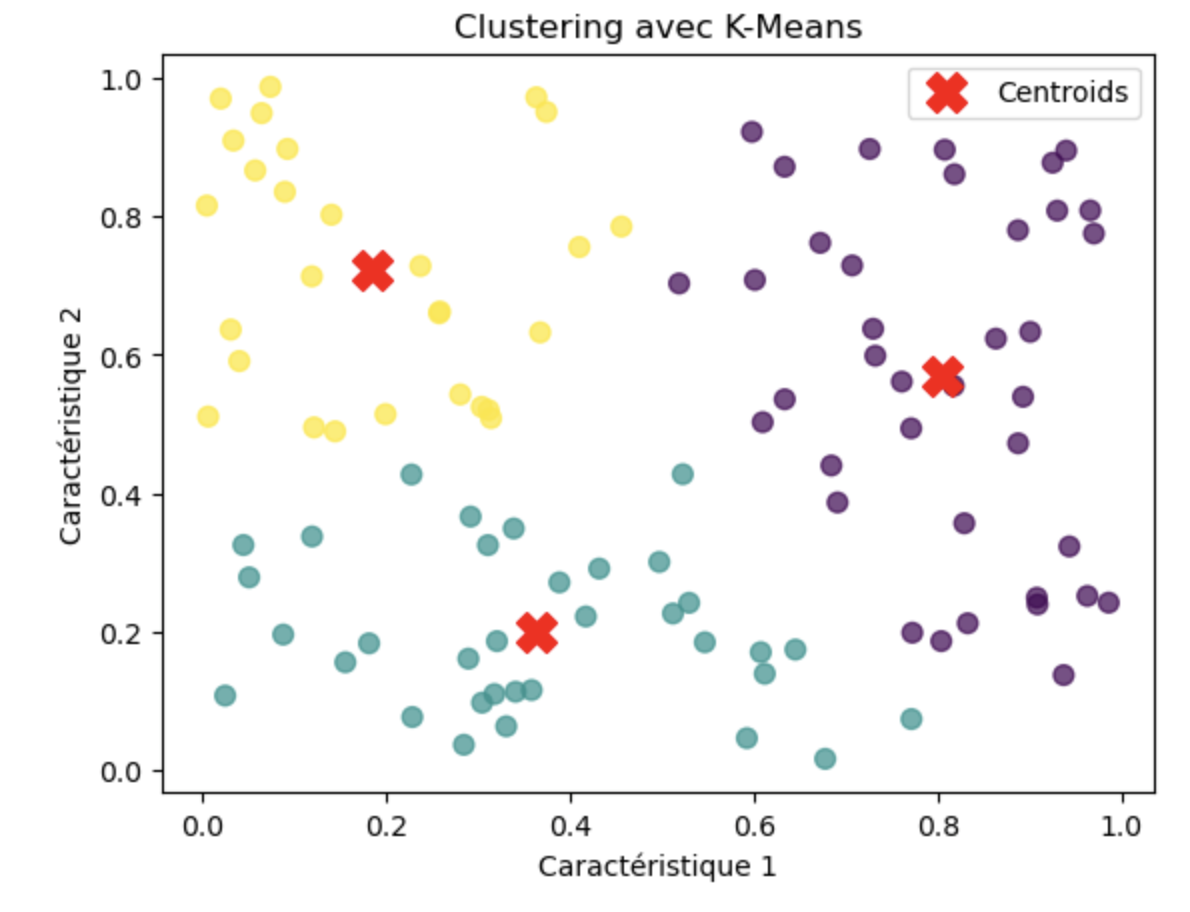

exemple de resultat donné par la recherche de clusters (données aléatoires)

La fonction kmeans utilise l’algorithme de LLoyd. La recherche d’un centre de cluster (centroïd) pourrait se faire par recherche exhaustive, mais alors, la complexité serait très importante et le temps de calcul rapidement divergent avec le nombre de points. Dans cet algorithme, la recherche est basée sur un algorithme glouton. Celui-ci va chercher à minimiser une grandeur appelée inertie, qui est calculée comme la distance du centroïd à ses voisins. Enfin, les points sont segmentés en plusieurs clusters, tels que la variance est à peu près identique pour le calcul de l’inertie.

Données de la table dataset.csv

Comme dans l’activité précédente: importer les données de la table:

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
df = pd.read_csv('dataset.csv')
df

Réduire la table aux colonnes masse, rayon, nom:

df_reduit = df[['mass','radius','_name']]
df_reduit = df_reduit.dropna()
# echelle log
# rappel: les données sont normalisées par rapport à Jupiter
x = np.log(df_reduit['mass'])
y = np.log(df_reduit['radius'])

L = []
for x, y in zip(x, y):
    L.append([x,y])

L[:10]
# Affichage --------------------
[[-5.761407122499511, -2.409803828596342],
 [-4.567874401244395, -2.4079456086518722],
 [-5.0206856299497575, -2.4079456086518722],
 [-5.506572305368496, -2.406835114367845],
 [-5.8781358618009785, -2.419118909249997],
 [-3.101092789211817, -2.419118909249997],
 [-6.16581793425276, -2.372685720673535],
 [-5.4398809308698235, -2.3622289459215606],
 [-5.910806644090528, -2.3580978029243043],
 [-3.669469060594113, -2.4651040224918206]]
# ------------------------------

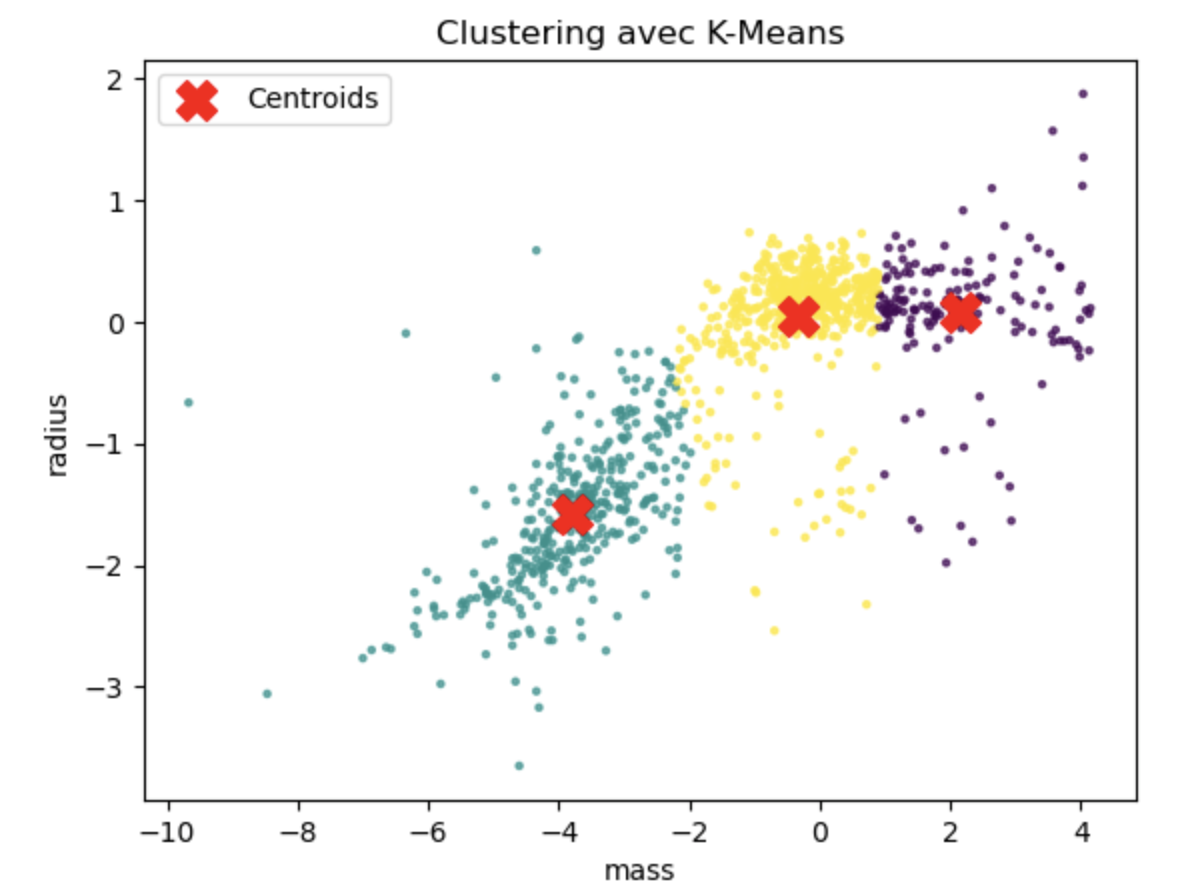

Recherche de cluster par apprentissage automatisé (Kmean: recherche des plus proches voisins)

import numpy as np
from sklearn.cluster import KMeans
import matplotlib.pyplot as plt

# données (non étiquetées)

data = np.array(L)

# Création et entraînement du modèle K-Means
kmeans = KMeans(n_clusters=3, random_state=50)  # 3 clusters
kmeans.fit(data)

# Récupération des résultats
labels = kmeans.labels_  # Les clusters attribués à chaque point
centroids = kmeans.cluster_centers_  # Les centres des clusters

# Visualisation des clusters
plt.scatter(data[:, 0], data[:, 1], c=labels, cmap='viridis', s=5, alpha=0.7)
plt.scatter(centroids[:, 0], centroids[:, 1], c='red', marker='X', s=200, label='Centroids')
plt.title("Clustering avec K-Means")
plt.xlabel('mass')
plt.ylabel('radius')
plt.legend()
plt.show()

On peut alors vérifier la valeur donnée aux 3 étiquettes (classes) , ainsi que le nombre d’items dans chaque classe:

valeurs, comptes = np.unique(labels, return_counts=True)
valeurs,comptes
# Affichage --------------------
(array([0, 1, 2], dtype=int32), array([156, 381, 493]))
# ------------------------------

classe 0: couleur violette = les étoiles
classe 1: couleur verte = planètes telluriques
classe 2: couleur jaune = planète gazeuses

Superposer les exoplanètes de TOI_270 et celles de la Terre

Selection des planètes TOI_270 ainsi que la Terre dans la table dataset.csv:

names = ['TOI-270 d','TOI-270 b','TOI-270 c','earth']
df_p = df[df['_name'].isin(names)]
"""nuage de points df_p issu des observations
"""
x_p = np.log(df_p['mass'])
y_p = np.log(df_p['radius'])
z_p = df_p['_name']

Superposition des données de df_p:

plt.clf()
axes = plt.gca()
# data et labels sont calculés plus haut
plt.scatter(data[:, 0], data[:, 1], c=labels, cmap='viridis', s=5, alpha=0.7)
plt.scatter(x_p,y_p,color='red',marker='o')
for x0, y0, z0 in zip(x_p, y_p, z_p):
    axes.text(x0+0.4, y0*1.1, f"({z0})", fontsize=10)
plt.xlabel('mass')
plt.ylabel('radius')
plt.show()

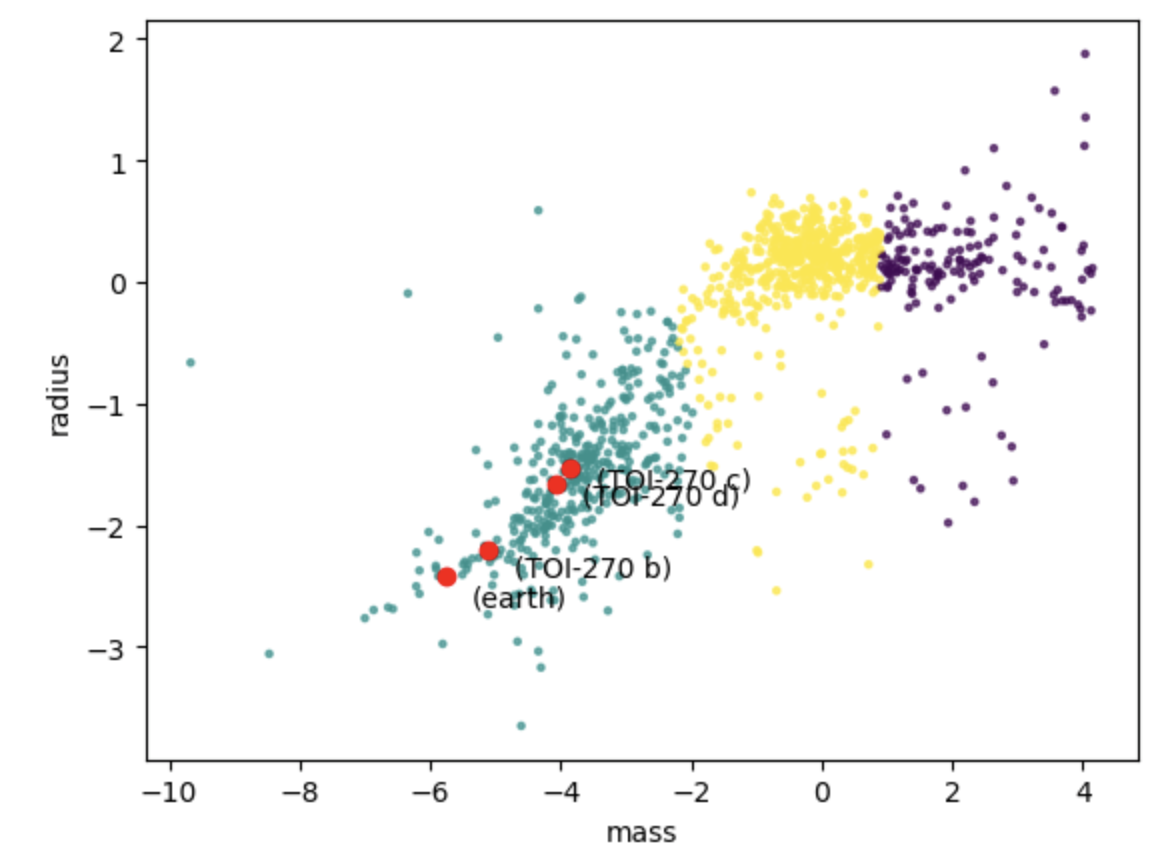

superposition des planètes du système TOI_270 et de la Terre

Prévision des classes pour les planètes de TOI_270

Prediction pour la planète Jupiter

Documentation: La fonction Kmeans du module scikit-learn
En pratique:

kmeans.predict([[0,0]])
# Affichage --------------------
array([2], dtype=int32)
# ------------------------------

Jupiter est de classe 2 (cluster jaune)

Planètes du tableau reduit `x_p, y_p`

Liste = []
for i,j,k in zip(x_p,y_p,z_p):
    Liste.append((i,j,k))
Liste = np.array(Liste)
Liste
# Affichage --------------------
array([['-5.761407122499511', '-2.409803828596342', 'earth'],
       ['-5.115995809754082', '-2.1959753579357875', 'TOI-270 b'],
       ['-4.074541934925921', '-1.6607312068216509', 'TOI-270 d'],
       ['-3.872802292274865', '-1.5329399414613754', 'TOI-270 c']],
      dtype='<U32')
# ------------------------------

Prediction à partir des données:

# reduction du tableau aux 2 colonnes masse et rayon
couples_xp_yp = Liste[:,:2]
# prediction
kmeans.predict(couples_xp_yp)
# Affichage --------------------
array([1, 1, 1, 1], dtype=int32)
# ------------------------------

Comme attendu d’après le graphique précedent, les 4 planètes du tableau df_p sont de classe 1. (cluster vert)
