graphique avec matplotlib

Tracé de graphiques avec curseur

La documentation complète de matplotlib.pyplot: Lien

module: D’abord importer le module:

import matplotlib.pyplot as plt

Curseur: Ajouter Cursor si vous avez besoin de faire un relevé sur le graphique:

from matplotlib.widgets import Cursor

Script minimal: voici un exemple de tracé de 2 courbes superposées:

  • l’une de type nuage de points scatter (points non reliés)
  • l’autre de type plot (points reliés entre eux)
%matplotlib qt
plt.clf()
axes = plt.gca()
plt.scatter(x_gli,signal_lissage,color='silver',marker='.',label='luminosité')
#plt.grid(True,which='both')
#plt.legend(loc='best')
#plt.title('moyenne glissante')


plt.plot(x_gli,Y_fit,color='red',label='courbe fit')
#plt.grid(True,which='both')
#plt.legend(loc='best')
cursor = Cursor(axes, useblit=True, color='red', linewidth=2)
plt.show()

lignes optionnelles:

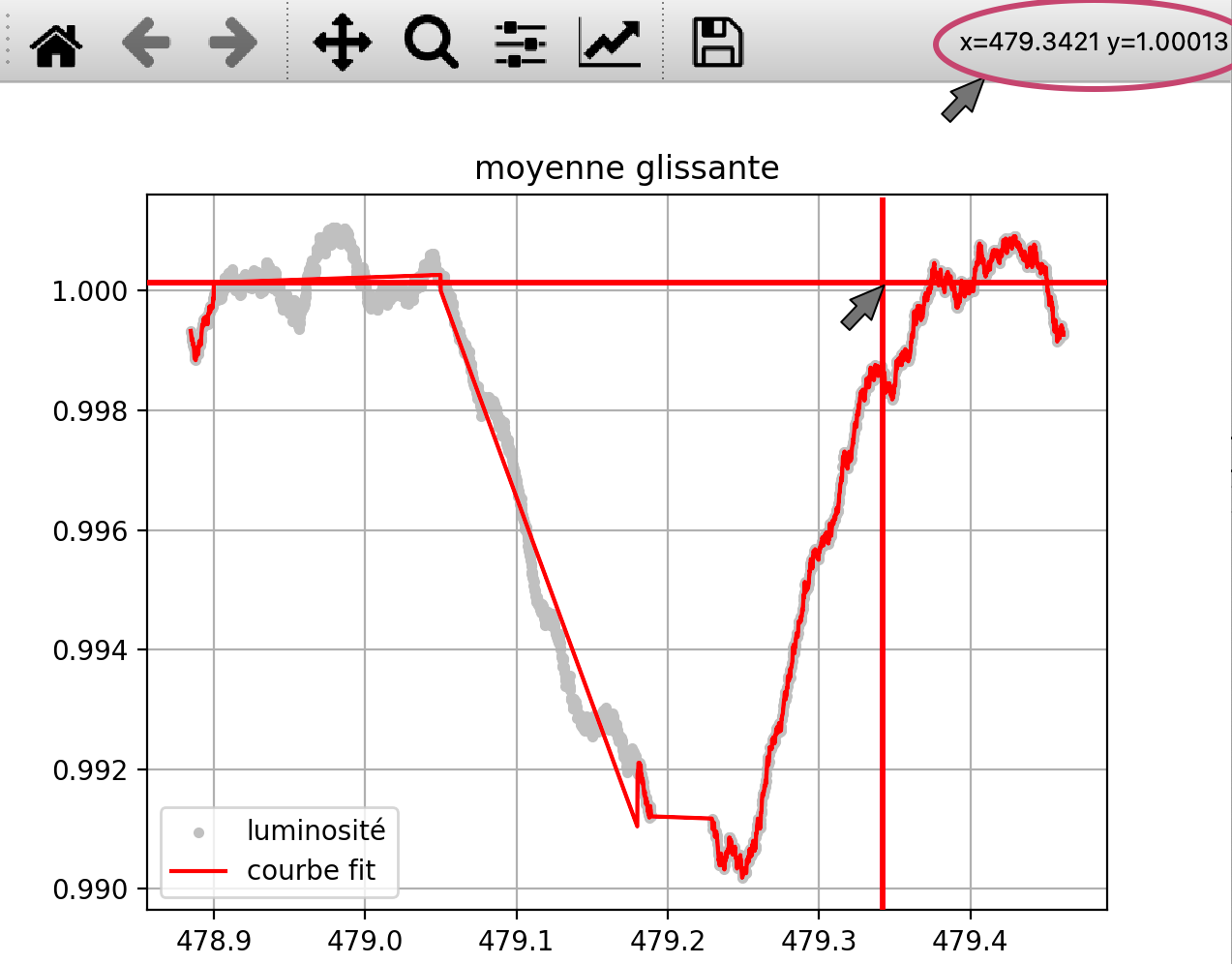

  • %matplotlib qt va détacher le graphique du flux du notebook, et permettre d’utiliser le curseur (fenêtre graphique qt)
  • La fonction gca permet de gérer les axes et curseur.
  • La fonction clf permet d’effacer la figure courante et de remettre les réglages graphiques à zero.
  • grid pour afficher une grille
  • legend pour ajouter un encadré avec la légende (les labels)
