Bac 2022 Polynesie: Exercice 5

Cet exercice traite du thème « algorithmique », et principalement des algorithmes sur les arbres binaires.

On manipule ici les arbres binaires avec trois fonctions :

• est_vide(A) qui renvoie True si l’arbre binaire A est vide, False s’il ne l’est pas ;
• sous_arbre_gauche(A) qui renvoie le sous-arbre gauche de l’arbre binaire A ;
• sous_arbre_droit(A) qui renvoie le sous-arbre droit de l’arbre binaire A.

L’arbre binaire renvoyé par les fonctions sous_arbre_gauche et sous_arbre_droit peut éventuellement être l’arbre vide.

On définit la hauteur d’un arbre binaire non vide de la façon suivante :

• si ses sous-arbres gauche et droit sont vides, sa hauteur est 0 ;
• si l’un des deux au moins est non vide, alors sa hauteur est égale à 1 + M, où M est la plus grande des hauteurs de ses sous-arbres (gauche et droit) non vides.

Question 1

A. Donner la hauteur de l’arbre ci-dessous.

B. Dessiner sur la copie un arbre binaire de hauteur 4.

La hauteur d’un arbre est calculée par l’algorithme récursif suivant :

Algorithme hauteur(A):
  test d'assertion : A est supposé non vide
  si sous_arbre_gauche(A) vide et sous_arbre_droit(A) vide:
    renvoyer 0
  sinon, si sous_arbre_gauche(A) vide:
    renvoyer 1 + hauteur(sous_arbre_droit(A))
  sinon, si ... :
    renvoyer ...
  sinon:
    renvoyer 1 + max(hauteur(sous_arbre_gauche(A)),
    hauteur(sous_arbre_droit(A)))

Question 2

Recopier sur la copie les lignes 7 et 8 en complétant les points de suspension.

Question 3

On considère un arbre binaire R dont on note G le sous-arbre gauche et D le sous-arbre droit. On suppose que R est de hauteur 4 et G de hauteur 2.

A. Justifier le fait que D n’est pas l’arbre vide et déterminer sa hauteur.

B. Illustrer cette situation par un dessin.

Soit un arbre binaire non vide de hauteur h. On note n le nombre de nœuds de cet arbre. On admet que $h+1 \leqslant n \leqslant 2^{h+1}−1$.

Question 4

A. Vérifier ces inégalités sur l’arbre binaire de la question 1.A.

B. Expliquer comment construire un arbre binaire de hauteur h quelconque ayant h+1 nœuds.

C. Expliquer comment construire un arbre binaire de hauteur h quelconque ayant $2^{h+1}−1$ nœuds.

Indication : $2^{h+1}−1 = 1+2+4+…+2^h$

L’objectif de la fin de l’exercice est d’écrire le code d’une fonction fabrique(h, n) qui prend comme paramètres deux nombres entiers positifs h et n tels que $h+1 \leqslant n \leqslant 2^{h+1}−1$, et qui renvoie un arbre binaire de hauteur h à n nœuds.

Pour cela, on a besoin des deux fonctions suivantes:

• arbre_vide(), qui renvoie un arbre vide ;
• arbre(gauche, droit) qui renvoie l’arbre de fils gauche gauche et de fils droit droit.

Question 5

Recopier sur la copie l’arbre binaire ci-dessous et numéroter ses nœuds de 1 en 1 en commençant à 1, en effectuant un parcours en profondeur préfixe.

def fabrique(h, n):
  def annexe(hauteur_max):
    if n == 0 :
      return arbre_vide()
    elif hauteur_max == 0:
      n = n - 1
      return ...
    else:
      n = n - 1
      gauche = annexe(hauteur_max - 1)
      droite = ...
      return arbre(gauche, droite)
  return annexe(h)

Question 6

Recopier sur la copie les lignes 7 et 11 en complétant les points de suspension.

Bac 2022 Metropole 1: Exercice 4

Cet exercice, composé de deux parties A et B, porte sur le parcours des arbres binaires, le principe “diviser pour régner” et la récursivité.

Cet exercice traite du calcul de la somme d’un arbre binaire. Cette somme consiste à additionner toutes les valeurs numériques contenues dans les nœuds de l’arbre.

L’arbre utilisé dans les parties A et B est le suivant :

Partie A : Parcours d’un arbre

Question 1

Donner la somme de l’arbre précédent. Justifier la réponse en explicitant le calcul qui a permis de l’obtenir.

Question 2

Indiquer la lettre correspondante aux noms ‘racine’, ‘feuille’, ‘nœud’, ‘SAG’ (Sous Arbre Gauche) et ‘SAD’ (Sous Arbre Droit). Chaque lettre A, B, C, D et E devra être utilisée une seule fois.

Question 3

Parmi les quatre propositions A, B, C et D ci-dessous, donnant un parcours en largeur d’abord de l’arbre, une seule est correcte. Indiquer laquelle.

• Proposition A : 7 - 6 - 4 - 3 - 9 - 2 - 1
• Proposition B : 3 - 6 - 7 - 4 - 2 - 9 - 1
• Proposition C : 3 - 6 - 2 - 7 - 4 - 9 - 1
• Proposition D : 7 - 4 - 6 - 9 - 1 - 2 – 3

Question 4

Écrire en langage Python la fonction somme qui prend en paramètre une liste de nombres et qui renvoie la somme de ses éléments.

Exemple : somme([1, 2, 3, 4]) est égale à 10.

Question 5

La fonction parcourir(arbre) pourrait se traduire en langage naturel par :

parcourir(A):
  L = liste_vide
  F = file_vide
  enfiler A dans F
  Tant que F n est pas vide
    défiler S de F
    ajouter la valeur de la racine de S dans L
      Pour chaque sous arbre SA non vide de S
        enfiler SA dans F
  renvoyer L

Donner le type de parcours obtenu grâce à la fonction parcourir.

Partie B : Méthode ‘diviser pour régner’

Question 6

Parmi les quatre propositions A,B, C et D ci-dessous, indiquer la seule proposition correcte.

En informatique, le principe diviser pour régner signifie :

• Proposition A: diviser une fonction en deux fonctions plus petites
• Proposition B: utiliser plusieurs modules
• Proposition C: séparer les informations en fonction de leur types
• Proposition D: diviser un problème en deux problèmes plus petits et indépendants.

Question 7

L’arbre présenté dans le problème peut être décomposé en racine et sous arbres :

Question 8

Écrire en langage Python une fonction récursive calcul_somme(arbre). Cette fonction calcule la somme de l’arbre passé en paramètre. Les fonctions suivantes sont disponibles :

• est_vide(arbre) : renvoie True si arbreest vide et renvoie False sinon ;
• valeur_racine(arbre) : renvoie la valeur numérique de la racine de arbre;
• arbre_gauche(arbre) : renvoie le sous arbre gauche de arbre;
• arbre_droit(arbre) : renvoie le sous arbre droit de arbre.

Bac 2022 Metropole 2: Exercice 1

Cet exercice porte sur les arbres binaires de recherche, la programmation orientée objet et la récursivité.

Dans cet exercice, la taille d’un arbre est le nombre de nœuds qu’il contient. Sa hauteur est le nombre de nœuds du plus long chemin qui joint le nœud racine à l’une des feuilles (nœuds sans sous-arbres). On convient que la hauteur d’un arbre ne contenant qu’un nœud vaut 1 et la hauteur de l’arbre vide vaut 0.

Question 1

On considère l’arbre binaire représenté ci-dessous:

A. Donner la taille de cet arbre.

B. Donner la hauteur de cet arbre.

C. Représenter sur la copie le sous-arbre droit du nœud de valeur 15.

D. Justifier que l’arbre de la figure 1 est un arbre binaire de recherche.

E. On insère la valeur 17 dans l’arbre de la figure 1 de telle sorte que 17 soit une nouvelle feuille de l’arbre et que le nouvel arbre obtenu soit encore un arbre binaire de recherche. Représenter sur la copie ce nouvel arbre.

Question 2

On considère la classe Noeud définie de la façon suivante en Python :

class Noeud:
  def __init__(self, g, v, d):
    self.gauche = g
    self.valeur = v
    self.droit = d

A. Parmi les trois instructions (A), (B) et (C) suivantes, écrire sur la copie la lettre correspondant à celle qui construit et stocke dans la variable abr l’arbre représenté ci-contre.

(A) abr=Noeud(Noeud(Noeud(None,13,None),15,None),21,None)

(B) abr=Noeud(None,13,Noeud(Noeud(None,15,None),21,None))

(C) abr=Noeud(Noeud(None,13,None),15,Noeud(None,21,None))

B. Recopier et compléter la ligne 7 du code de la fonction ins ci-dessous qui prend en paramètres une valeur v et un arbre binaire de recherche abr et qui renvoie l’arbre obtenu suite à l’insertion de la valeur v dans l’arbre abr. Les lignes 8 et 9 permettent de ne pas insérer la valeur v si celle-ci est déjà présente dans abr.

def ins(v, abr):
  if abr is None:
    return Noeud(None, v, None)
  if v > abr.valeur:
    return Noeud(abr.gauche,abr.valeur,ins(v,abr.droit))
  elif v < abr.valeur:
    return ............................................
  else:
    return abr

Question 3

La fonction nb_sup prend en paramètres une valeur v et un arbre binaire de recherche abr et renvoie le nombre de valeurs supérieures ou égales à la valeur v dans l’arbre abr.

Le code de cette fonction nb_sup est donné ci-dessous :

def nb_sup(v, abr):
  if abr is None:
    return 0
  else:
    if abr.valeur >= v:
      return 1+nb_sup(v, abr.gauche)+nb_sup(v, abr.droit)
    else:
      return nb_sup(v, abr.gauche)+nb_sup(v, abr.droit)

A. On exécute l’instruction nb_sup(16, abr) dans laquelle abr est l’arbre initial de la figure 1. Déterminer le nombre d’appels à la fonction nb_sup.

B. L’arbre passé en paramètre étant un arbre binaire de recherche, on peut améliorer la fonction nb_sup précédente afin de réduire ce nombre d’appels. Écrire sur la copie le code modifié de cette fonction.

Bac 2021 Polynesie Exercice 1

Algorithmes de tri

Cet exercice traite principalement du thème « algorithmique, langages et programmation ». Le but est de comparer le tri par insertion (l’un des algorithmes étudiés en 1ère NSI pour trier un tableau) avec le tri fusion (un algorithme qui applique le principe de « diviser pour régner »).

Partie A : Manipulation d’une liste en Python

Donner les affichages obtenus après l’exécution du code Python suivant.

notes = [8, 7, 18, 14, 12, 9, 17, 3]
notes[3] = 16
print(len(notes))
print(notes)

Écrire un code Python permettant d’afficher les éléments d’indice 2 à 4 de la liste notes

Partie B : Tri par insertion

Le tri par insertion est un algorithme efficace qui s’inspire de la façon dont on peut trier une poignée de cartes. On commence avec une seule carte dans la main gauche (les autres cartes sont en tas sur la table) puis on pioche la carte suivante et on l’insère au bon endroit dans la main gauche.

Voici une implémentation en Python de cet algorithme. Recopier et compléter les

lignes 6 et 7 surlignées (uniquement celles-ci).

def tri_insertion(liste):
  """ trie par insertion la liste en paramètre """
  for indice_courant in range(1,len(liste)):
    element_a_inserer = liste[indice_courant]
    i = indice_courant - 1
    while i >= 0 and liste[i] > ................. :
      liste[...........] = liste[...........]
      i = i - 1
    liste[i + 1] = element_a_inserer

On a écrit dans la console les instructions suivantes :

notes = [8, 7, 18, 14, 12, 9, 17, 3]
tri_insertion(notes)
print(notes)

On a obtenu l’affichage suivant : [3, 7, 8, 9, 12, 14, 17, 18]

On s’interroge sur les étapes lors de l’exécution de tri_insertion(notes)

Donner le contenu de la liste notes après le premier passage dans la boucle for.

Donner le contenu de la liste notes après le troisième passage dans la boucle

for.

Quelle est la complexité algorithmique de cet algorithme dans le meilleur des cas? (celui où la liste en paramètre est déjà triée). Justifiez.

Partie C : Tri fusion

L’algorithme de tri fusion suit le principe de « diviser pour régner ».

1. Si le tableau à trier n’a qu’un élément, il est déjà trié.
2. Sinon, séparer le tableau en deux parties à peu près égales.
3. Trier les deux parties avec l’algorithme de tri fusion.
4. Fusionner les deux tableaux triés en un seul tableau.

source wikipedia

Cet algorithme est-il itératif ou récursif ? Justifier en une phrase.

Expliquer en quelques lignes comment faire pour rassembler dans une main deux tas déjà triés de cartes, la carte en haut d’un tas étant la plus petite de ce même tas ; la deuxième carte d’un tas n’étant visible qu’après avoir retiré la première carte de ce tas.

À la fin du procédé, les cartes en main doivent être triées par ordre croissant.

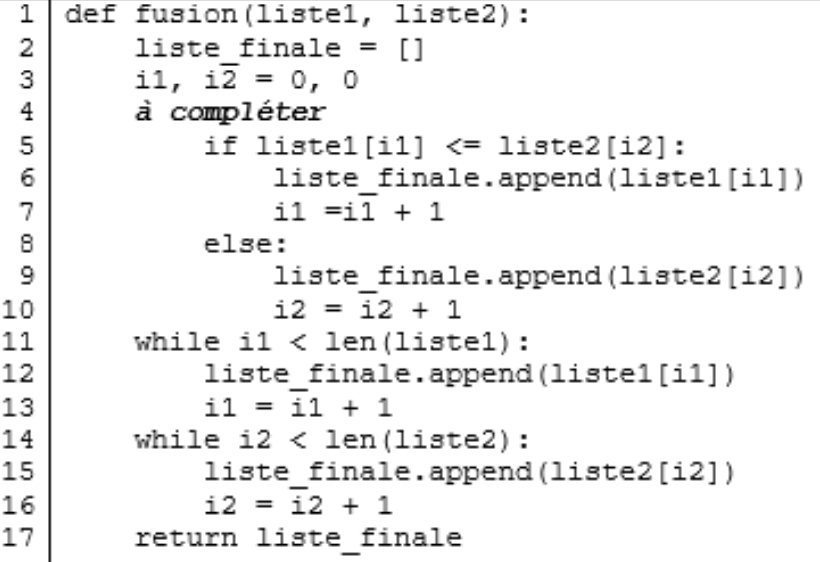

Une fonction fusionner a été implémentée en Python en s’inspirant du procédé de la question précédente. Elle prend quatre arguments : la liste qui est en train d’être triée, l’indice où commence la sous-liste de gauche à fusionner, l’indice où termine cette sous-liste, et l’indice où se termine la sous-liste de droite.

Voici une implémentation de l’algorithme de tri fusion. Recopier et compléter les lignes 8, 9 et 10 surlignées (uniquement celles-ci).

from math import floor

def tri_fusion (liste, i_debut, i_fin):
  """ trie par fusion la liste en paramètre depuis
  i_debut jusqu’à i_fin """
  if i_debut < i_fin:
    i_partage = floor((i_debut + i_fin) / 2)
    tri_fusion(liste, i_debut, ..............................)
    tri_fusion(liste, .............................., i_fin)
    fusionner(liste, ..............., ............., .............)

Remarque : la fonction floor renvoie la partie entière du nombre passé en paramètre.

Expliquer le rôle de la première ligne du code de la question précédente.

Partie D : Comparaison du tri par insertion et du tri fusion

Voici une illustration des étapes d’un tri effectué sur la liste [3, 41, 52, 26, 38, 57, 9, 49]

Quel algorithme a été utilisé : le tri par insertion ou le tri fusion ? Justifier.

Identifier le tri qui a une complexité, dans le pire des cas, en $O(n^2)$ et identifier le tri qui a une complexité, dans le pire des cas, en $O(n log_2 n)$.

Remarque : n représente la longueur de la liste à trier.

Justifier brièvement ces deux complexités.
